3D打印加工零件添加支撐的類型有哪些

責任編輯：悟空打印坊發布時間：2019-08-11

分享到：

3D打印技術能加工任意復雜形狀的零件，但層層堆積的特點決定了原型在成型過程中必須具有支撐，3D打印技術中所用的支撐相當于傳統加工中的夾具，起固定原型的作用。根據支撐的不同作用和零件不同表面特征可設計不同的支撐結構形式。

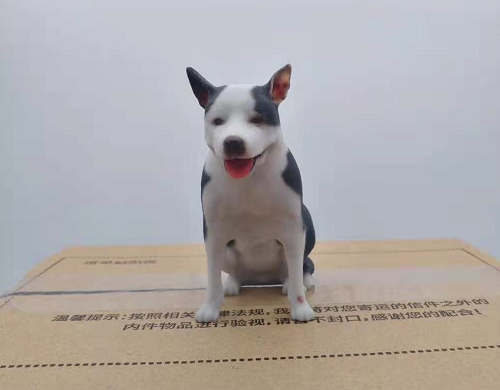

全彩寵物狗3d打印

1．斜肋式支撐
斜肋式支撐主要用來支撐懸臂結構部分，斜肋式支撐的一個臂和垂直面連接，另一個臂和懸臂部分連接以此為懸臂的向下面，在制作過程中所需材料和制作時間較少，適合于高的懸臂結構，斜肋式支撐結構的特征設計參數為支撐的厚度、斜臂長度和角度。

2．輪廓偏移支撐
輪廓偏移支撐是用來對那些大的懸吊面或需要支撐的大傾斜區域提供的一種支撐結構，這種結構利用懸吊面或傾斜區域的邊界線特征，通過對邊界線特征進行偏移計算而得到。它可以支撐零件輪廓結構的邊，以防止這些特征的變形和翹曲，也可作為輪廓區域內部的支撐結構，它和變間距壁板結構結合使用還可以為大的懸吊面或需要支撐的大傾斜區域提供一種優化支撐結構。

3．壁板式結構支撐
壁板式結構支撐如圖3 - 15所示，這種支撐結構的核心是長的壁板，為了加強支撐的穩定性和強度，在垂直于長的壁板方向均布短的壁板。這種支撐結構適用于長條結構及懸吊邊結構，其長的壁板是沿著零件長結的中心線或懸吊邊，它的參數為支撐的厚度、壁板的長度和短壁板的個數。曩／曩未加入支撐壁板式支撐 (c)加入支撐圖3 -15壁板式支撐

4．網格支撐結構

網格支撐結構如圖3 - 16所示，它主要是為大的支撐區域提供內部支撐，網格間距可以是等長的，也可以是變間距的。變間距的網格支撐其網格間距的變化取決于支撐區域上的三角面片的法式量的變化。它可以為低面、懸吊面、懸臂結構等提供良好的內部支撐。這種支撐結構的特征設計參數為支撐的厚度、壁板的長度和寬度。

以上就是為大家介紹的有關3D打印加工零件添加支撐的類型有哪些的分析，希望可以給大家提供參考。
